SZCB-01 CS-1磁阻式轉速傳感器
SZCB-01 CS-1磁阻式轉速傳感器：精準測量的可靠選擇
在現代工業設備的運行監測中，轉速測量是關鍵環節之一。SZCB-01 CS-1磁阻式轉速傳感器憑借其卓越的性能，成為眾多企業信賴的監測工具。
該傳感器采用先進的磁阻檢測技術，能夠精準地感應旋轉部件的磁場變化，從而準確測量轉速。其感應靈敏度高，即使在低轉速狀態下也能穩定輸出信號，確保測量數據的精確性。它具有寬廣的測量范圍，可適應不同設備的轉速監測需求，無論是高速運轉的電機還是低速轉動的機械裝置，都能輕松應對，為設備的運行狀態提供準確的參考依據。
在設計上，SZCB-01 CS-1注重耐用性與穩定性。其外殼堅固，能夠抵御惡劣的工作環境，如灰塵、油污、潮濕等，有效保護內部元件不受損壞，延長使用壽命。同時，它安裝簡便，可快速集成到現有設備中，無需復雜的調試過程，節省了安裝時間和成本。
此外，該傳感器的輸出信號穩定，與各類控制系統兼容性良好，能夠無縫對接，為設備的自動化控制提供可靠的數據支持。無論是用于工業生產中的設備監測，還是科研實驗中的數據采集，SZCB-01 CS-1磁阻式轉速傳感器都能以其出色的性能，為用戶提供精準、可靠的轉速測量解決方案，助力設備穩定運行，提升生產效率與質量。

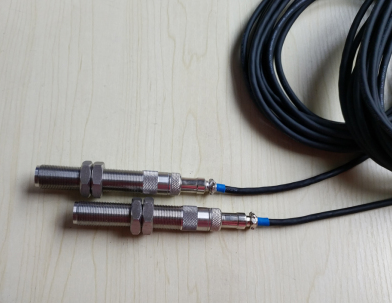

SZCB-01 CS-1磁阻式轉速傳感器
一、工作原理：
SZCB-01磁阻式轉速傳感器是高性價比、用途廣泛的通用轉速傳感器，用于導磁性物體的轉速測量，采用非接觸式測量方式。傳感器內部由磁鋼、軟磁銜鐵和線圈組成。其基本測量原理是磁場（磁力線）由磁鐵發出，通過銜鐵和線圈，當有導磁物體靠近或遠離時線圈中磁通量發生變化,線圈感應出電動勢的變化,線圈內軸上測速齒輪),感應與轉速成比例的頻率信號；如果是漸開線齒輪,感應電壓則是正弦波。信號幅值大小與轉速成正比,與探頭端面和齒頂間間隙大小成反比。
二、性能特點
1.非接觸式測量,與被測轉動部件不接觸,無磨損
2.采用磁電感應原理,無需外接工作電源,輸出信號大,不需要放大,抗干擾性能好
3.采用一體化設計,結構簡單可靠,具有很高的抗振動和抗沖擊特性
4.適應工作環境溫度范圍廣,適用于惡劣的工業環境,如煙霧、油氣，水氣環境
三、物理參數
Ø 電氣指標：
2 直 流 電 阻：250到350Ω(25℃)
2 工 作 溫 度：-10到+110℃
Ø 物理指標：
2 重 量：約285g
2 抗 振 動：20g
2 螺紋規格： M16×1
2 安裝間隙：0.5-1.0mm，建議0.8mm
2 材 質：304不銹鋼
2 齒輪材料：齒輪材料應采用導磁率強的金屬材料。
2 齒形：成漸開線齒形是zui合適的齒形。用大模數的齒輪或用其它的齒形將會產生巨大的波形畸變，這將會妨礙精確的測量。如果主軸有軸向移動，則要注意磁極的中心應處在齒輪的中心位置上。
齒輪模數 ：2到 4 齒寬b：大于5mm 。
Ø 環境指標：
2 工 作 溫 度：-10到+100℃
|
