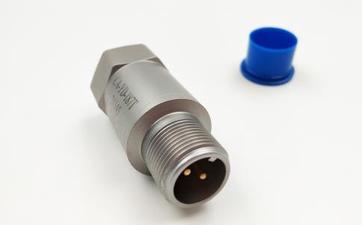

LH311M一體化振動變送器（壓電式）
產品概述
LH311M一體化振動變送器（壓電式）是一款專為旋轉機械振動監測設計的工業級傳感器，采用壓電式傳感原理，能夠同時輸出加速度和速度信號。該產品通過內置精密集成電路將機械振動轉換為標準4-20mA電流信號，可直接與PLC、DCS系統或顯示單元連接，適用于各類工業設備的在線振動監測需求。
技術特點
該變送器采用固態回路電源設計，內置PZT-5壓電敏感元件，通過剪切結構實現寬頻帶振動測量（4-1000Hz）。產品具有二線制回路供電（18-30VDC）和三線制（24VDC）兩種供電模式，負載阻抗可達500Ω，支持速度有效值/峰值輸出，量程可根據需求定制。不銹鋼外殼結構（φ28×65mm）確保在-40℃至+85℃環境下穩定工作，防護等級滿足工業現場要求。
應用場景
LH311M適用于電動機、泵組、鼓風機、壓縮機、汽輪機、齒輪箱等旋轉機械的殼體振動監測，特別適合老機組改造項目。其直接安裝特性（M10×1.5螺紋固定）簡化了現場部署，無需對設備內部結構進行改動，可快速實現軸承箱、機殼等部位的振動狀態監測。典型應用包括電力、石化、冶金等行業的關鍵設備保護系統。
功能優勢
產品集成振動傳感與信號變送功能，通過高精度電路處理實現抗干擾輸出，有效抑制誤報警。相比傳統分體式方案，一體化設計減少了接線環節，提升了系統可靠性。壓電元件無機械磨損特性使產品具有較長使用壽命，任意角度安裝方式適應不同空間限制的安裝環境。
測量性能
LH311M提供多檔量程選擇，速度測量范圍覆蓋0-12.5mm/s至0-50.8mm/s，加速度可選0-5g至0-20g。頻率響應特性優化了變速箱和滾動軸承的中高頻振動監測需求，橫向靈敏度≤5%，溫度漂移控制在工業允許范圍內。輸出信號與振動總量嚴格線性對應，便于系統集成和數據解析。
簡介：
就絕大多數旋轉機械的振動保護而言，速度是被監測參量其中之一。對于變速箱和滾動軸承來說，加速度則是比較好的選擇之一。LH311M采用固態回路電源傳感器，可輸出加速度、速度，能提供與總振動成比例的4-20mA 輸出。該輸出可直接與PLC/DCS或其他接收4-20mA信號的設備聯結，如本公司的LH6000監測系統或者LH6080顯示單元。LH311M非常易于安裝，可直接安裝在機械殼體上。其振動輸出值為峰值或有效值。
LH311M是工廠用于機械振動監測的經濟型解決方案。可以適用的機組類型包括：電動機、泵、鼓風機、風機、發動機、壓縮機、離心分離機、發電機、汽輪機、渦輪增壓機、滾動軸承、齒輪箱。
特點：
測量殼體絕對振動
電流輸出型(4-20mA)，2線制
晶體電路，不會產生磨損退化，可靠性好
任意角度安裝
不銹鋼外殼
Ø 電氣指標：
總振動輸出：4-20mA(回路電源)
頻率響應 (±3dB)：4～1000Hz
固有頻率：30KHZ
橫向靈敏度：< 5%
電源：15VDC～30VDC
輸出阻抗：＜750Ω
準 確 度：±2％（+250C）
Ø 物理指標：
外形尺寸：25*60
結構：剪切
材料：不銹鋼
輸出接頭2-針：MIL-C-5015
重量：300g
Ø 環境指標：
操作溫度：-350C到+800C
貯存溫度：-400C到+1000C
濕 度：95％非凝固 |
