SDJ-SG-02Y振動速度傳感器
產品概述
SDJ-SG-02Y振動速度傳感器是一款采用電磁感應原理設計的工業級振動監測裝置，主要應用于旋轉機械設備的軸承振動測量。該傳感器通過內部運動線圈切割磁力線產生感應電動勢，將機械振動轉換為電信號輸出，具有無需外部供電、安裝便捷等特點。其典型應用場景包括汽輪機、壓縮機、風機、水泵等設備的振動狀態監測。
技術特點
該傳感器采用雙線圈結構設計，有效信號疊加與干擾信號衰減能力優異，具備良好的抗干擾性能。產品靈敏度為30mV/mm/s（±5%誤差），頻率響應范圍覆蓋5-1000Hz（可選10-1000Hz），可測量最大振幅達2mm（峰峰值），最高耐受加速度10g。傳感器采用不銹鋼外殼封裝，防護等級高，能適應-40℃至200℃的寬溫工作環境（特殊定制型號可達150℃）。
結構與安裝

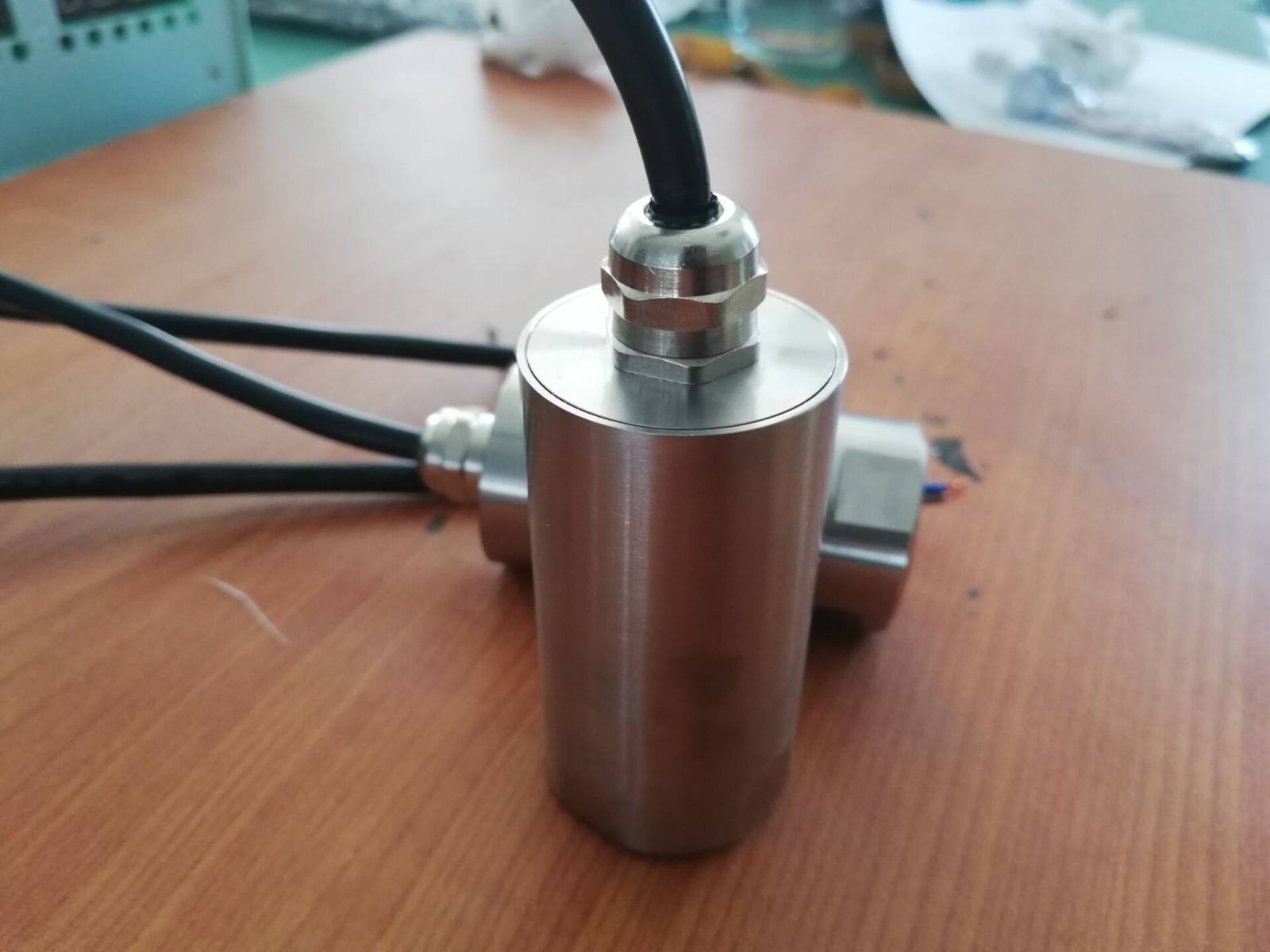

傳感器采用緊湊型圓柱設計，外形尺寸為φ33×75mm，重量約300g，底部配置M10×1.5標準螺紋接口，支持垂直或水平方向安裝。安裝時可直接固定于設備軸承蓋等振動傳遞部位，通過航空插頭或直接引線方式連接監測儀表。產品密封性能優異，具有防塵、防潮、防油特性，適合長期在惡劣工業環境中穩定工作。
應用價值
該傳感器可與振動烈度監控儀、PLC或DCS系統配合使用，輸出標準4-20mA電流信號，實現對旋轉機械振動的連續監測。通過捕捉設備早期振動變化，有助于及時發現不平衡、不對中、軸承磨損等機械故障，為設備預防性維護提供數據支持。產品使用壽命長，維護需求低，適用于電力、石化、冶金等領域的設備狀態監測系統。
環境適應性
傳感器采用工業級材料制造，能耐受高溫蒸汽環境（特殊型號工作溫度上限可達200℃），相對濕度適應范圍≤95%不冷凝。產品通過優化結構設計降低了橫向振動干擾，在存在煙霧、油氣等復雜工況下仍能保持穩定測量性能。
一、簡介：
SDJ-SG-02Y振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用M10×1.5螺釘固定。
SDJ-SG-02Y振動速度傳感器配接振動監視保護儀，可測量各種旋轉機械的軸承絕對振動，可以早期發現各種旋轉機械的故障，輸出標準4-20mA電流信號，送給PLC、DCS和DEH系統等。
二、電氣指標：
1、 靈 敏 度： 30mv/mm/s
2、 頻率響應： 10到1000 Hz
3、 自振頻率： 10Hz
4、 可測振幅： ≤2000μm(P — P)
5、最大加速度：10g
三、物理指標：
1、 外形尺寸：φ35×80mm
2、 重 量：約350g
3、測量方向：垂直或水平
四、環境指標：
1、溫 度： -10℃到+100℃，相對濕度 ≤90% |
