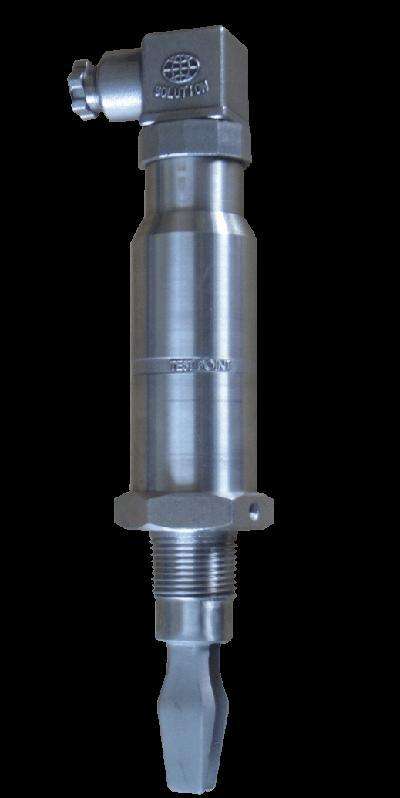

小巧型音叉液位開關
產品概述
小巧型音叉液位開關是一種專為液位測量設計的緊湊型控制儀表，采用振動頻率檢測原理，適用于容器、儲罐、槽罐及管道等狹小空間的液位監測。其整體結構輕便，總長度通常在160mm左右，直徑約31.5mm，音叉部分長度僅38-40mm，能夠靈活安裝于空間受限的場合。該產品通過檢測叉體接觸液體時振動頻率的變化實現精準測量，不受泡沫、氣泡、粘稠液體及振動干擾的影響。
核心特點
該產品采用壓電晶體驅動技術，叉體以固有頻率振動，接觸液體后頻率變化通過電子電路快速響應并輸出開關信號。其設計兼顧經濟性與實用性，可測量介質密度低至0.7g/cm³，適用于自來水、飲料、化工溶液等常見液體。叉體采用短小結構，特別適合管道安裝，能有效防止泵空轉等設備保護場景。產品無需頻繁維護，安裝后即可穩定運行，適應性強且操作簡便。
適用場景
小巧型音叉液位開關廣泛應用于水利、環保、食品、醫藥等行業，尤其適合小型容器或安裝空間狹窄的工況。在存在泡沫、氣泡或粘稠液體的復雜環境中仍能可靠工作，例如紙漿、膠水、染料等介質的液位控制。其緊湊設計也適用于高溫環境（最高150℃）的測量需求，通過優化散熱結構保障高溫工況下的穩定性。產品可根據實際需求選擇水平、垂直或傾斜安裝方式，安裝時需避開液體進出口以避免誤觸發。
技術優勢
相比傳統液位開關，該產品通過短音叉設計和快速滴落結構提升響應速度，尤其對高粘度液體具有更高靈敏度。外殼與接液部分采用耐腐蝕材質，可適應弱酸弱堿環境。電子部件集成度高，功耗低于1W，支持繼電器信號輸出。產品在出廠前經過精密調諧，無需現場校準即可投入使用，長期運行穩定性良好。
一、產品簡介
小型音叉是一種基于振動短音叉技術的液點液位開關。它是一種小型音叉開關，配備耐用的不銹鋼本體和音叉，可適用于各種液體及粉體。3/4”或1”經濟型液位開關通過螺紋安裝于管道或儲罐上，或都通過衛生連接件安裝于食品工業設施。直接負荷開關適用于所有電源或PNP輸出，用作與可編程邏輯控制器（PLC）的直接接口。提供防止溢出認證。僅適用于安全區域。
二、工作原理
小型音叉是一種采用音叉原理設計的液點液位開關。使用壓電晶體以音叉的固有頻率對音叉進行振動。對于這種頻率的變化，可進行連續監控。當產品用于低報警用途時，容器內的液體向下排放流經音叉，引起固有頻率的變化，這一變化被電子元件檢測，從而切換輸出狀態。當用于高報警用途時，容器內的液體上升并與音叉接觸，又可切換輸出狀態。
三、產品特點
◇運行真正免受流動、湍流、氣泡、泡沫、振動、固體含量、涂敷、液體特性以及產品變化的影響
◇不需要標定而且所需要的安裝工序最少
◇極性不敏感而且具有短路保護功能
◇采用工業標準的插頭/插座連接件
◇無活動零件或縫隙真正實現免維護
◇電子元件、自檢和狀態監控-LED顯示狀態信息和完好信息
◇磁性測試點為功能測試提供方便
◇小型設計使外形小巧且重量較輕
◇“快速滴落”的音叉設計于粘性液體具有更快的響應時間
◇衛生連接件 |
