在工業生產中，液位測量是眾多工藝流程的關鍵環節，其準確性與穩定性直接關系到生產的順利進行。智能浮筒液位計憑借其卓越的性能，成為眾多企業信賴的液位測量設備。
智能浮筒液位計采用先進的測量技術，通過浮筒在液體中的浮力變化來精準測量液位高度。它能夠適應各種復雜工況，無論是高溫、高壓環境，還是腐蝕性液體介質，都能穩定運行，為用戶提供可靠的數據支持。其測量精度高，可有效避免因液位測量誤差導致的生產事故，確保生產過程的安全與高效。
該液位計具備智能化的特點，配備先進的傳感器和信號處理系統，能夠?qū)崟r(shí)采集液位數據，并將其轉換為精確的電信號輸出。同時，它還支持多種通信協議，可方便地與工業自動化系統集成，實現遠程監控與自動化控制，大大提高了生產管理的便捷性與效率。
在設計上，智能浮筒液位計注重細節，結構緊湊，安裝簡便，維護成本低。其堅固耐用的外殼能夠抵御惡劣環境的侵蝕，延長設備的使用壽命，降低企業的設備更換頻率，為企業節省成本。
智能浮筒液位計以其精準、可靠、智能的特性，廣泛應用于石油化工、食品飲料、水處理等多個行業，為企業的生產運營提供有力保障，是您在液位測量領域值得信賴的伙伴。
一、 產品概述
智能浮筒液位計依據力平衡原理，在早期浮筒液位計的基礎上采用*新的傳感結構，使傳感器與杠桿機構合二為一，可直接測量浮筒在液體中所受的浮力，很好地解決了靜壓的影響。本儀表具有耐高溫、耐高壓的突出特點，為解決高溫高壓容器內的液位測量提供了良好的方法，并且該儀表具有精度高、可靠性好、調整方便、測量范圍廣、經久耐用、性能價格比高等優點。適合工藝流程中敞口或帶壓容器內的液位、界位、密度的連續測量，廣泛應用于石油、化工、電力、食品、水利、冶金、熱力、水泥和污水處理等行業。該儀表符合二線制4~20mA傳輸協議，并有本安型、隔爆型、液晶指示型、電池型、Hart型以及多種安裝形式，為用戶提供了非常廣闊的選擇空間。另外高質量的電路及傳感系統，保證了在各種應用場所的優良性能。
二、 主要特點
1，三行液晶數字顯示
2，耐高溫高壓、抗振性能好、質量穩定、性能可靠。
3，采用系列化設計，多種安裝方式，實用面廣，可裝于各種儲灌和過程罐，各種常壓罐和壓力容器。
4，智能化結構設計，具有參數設定、標校及故障提示功能。
5，標準的二線制4~20mA輸出，無需專用二次儀表，并可與計算機連接。
6，具有溫度補償和軟件修正功能。
7，具有去零功能及中間點標校功能。
三、 結構原理
1、 結構

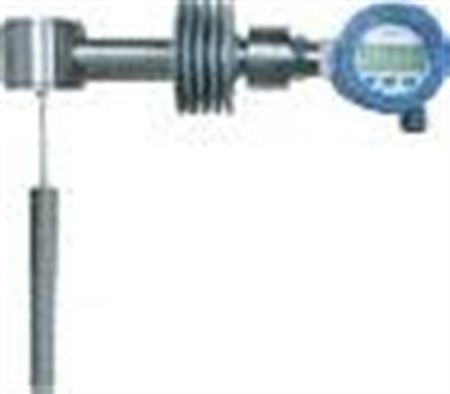

智能浮筒液位計由浮筒、指示器、傳感器三部分組成，如圖一所示：
（1） 液晶指示器
（2） 傳感器
（3） 浮筒
2、 工作原理
當浮筒受到液體向上浮力F后通過浮力桿將浮力F作用到傳感器上，傳感器電壓輸出：
即：V ∝ F
因?yàn)楦⊥步䴖]液體的高度與所受到的浮力成正比，因此，浮力的變化通過傳感器電壓輸出就變換成對應的液體高度，并通過A/D→CPU→D/A轉換成標準的4~20mA電流輸出，如下圖所示：
四、 技術參數
測量范圍：0.3~6m(特殊尺寸可訂購)
精度等級：1.0 、 0.5（特殊型）
輸出信號：4~20mA DC二線制，可帶HART協議
供電電源：標準型：24VDC二線制4~20mA(12VDC-32VDC)
電池型：3.6V@19AH鋰電池，可連續使用壹年
公稱壓力：*大16MPa(特殊規格可訂購)
環境溫度：—40℃~+85℃（液晶不會損壞）液晶正常工作—30℃~+80℃
介質溫度：常溫—40℃ ~100 ℃（無散熱片）
高溫100℃ ~200 ℃（帶散熱片）
超高溫200 ~450 （帶散熱片及夾套裝置）
介質密度：液位p≥0.4g/cm3
界位p1-p2≥0.1g/cm3
接液材質：測量室為碳鋼或1Cr18Ni9Ti其余為1Cr18Ni9Ti
外客材質：鑄鋁
連接法蘭：內浮筒DN30 PN4.0法蘭標準DIN2501
外浮筒側法蘭DN50 PN4.0主體法蘭DN50 PN4.0 法蘭標準DIN2501
特殊型： 由用戶選擇
電纜接口：隔爆型為1/2NPT內螺紋，其它M20*1.5內螺紋
液晶顯示：主屏液位顯示數值范圍：0-50000(可帶小數點)付屏百分比顯示保留一位小數
防爆標志：本安型ia‖CT5 隔爆型 d‖BT6
