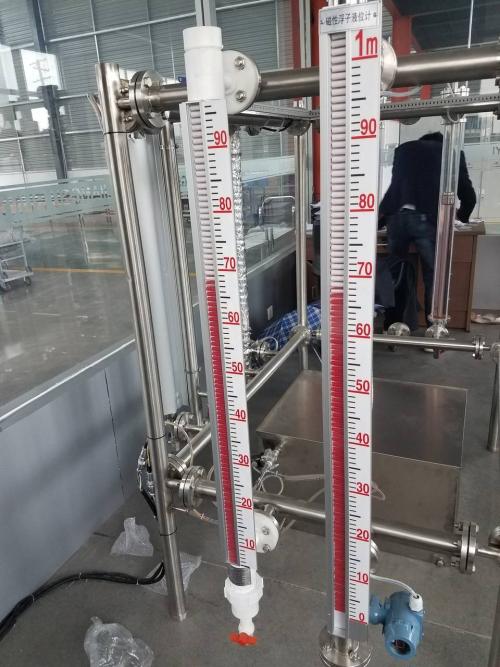

側裝式磁翻板液位計
側裝式磁翻板液位計：精準液位測量的可靠選擇
側裝式磁翻板液位計是一種廣泛應用于工業領域的液位測量設備，以其直觀、可靠的特點，為眾多企業提供精準的液位監測解決方案。
該液位計采用側裝式結構，安裝便捷，能夠靈活適應各種容器的側壁安裝需求，有效節省空間，同時便于日常維護與檢修。其核心部件磁翻板顯示面板，通過磁性耦合原理，將液位的變化直觀地呈現為清晰的紅白兩色翻板顯示，即使在較遠距離或光線較暗的環境下，也能輕松讀取液位高度，確保操作人員能夠及時準確地掌握容器內液體的實時狀態。
液位計的測量精度高，能夠滿足多種工業場景對液位測量精度的嚴格要求。它適用于多種介質，無論是水、油品，還是具有一定腐蝕性的化學液體，都能穩定工作，為化工、石油、食品、制藥等多個行業提供可靠的液位測量支持。此外，其堅固耐用的材質和結構設計，使其能夠承受一定的壓力和溫度變化，適應較為復雜的工業環境，保障長期穩定運行，助力企業實現高效、安全的生產過程監控。
優勢
1.采用上等磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
2.耐振動性能好，能適應液位波動大的情況工作
3.液位計主要部件(本體)與介質直接接觸的材料是采用上等不銹鋼或其他特種材料制作，指示部件不與介質接觸，因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器，使用該液位計十分安全可靠。
4. 采用雙色（氣相呈白色，液相呈紅色）翻柱、翻板顯示，指示連續直觀醒目，無盲區，在任何情況下都不會出現假液位。
5. 密封面少，比原板式液位計減少靜密封泄漏點95%以上，因此，克服了石油、化工等行業壓力容器配件跑、冒、滴、漏等薄弱環節。
一、概述
UHZ-57/B普通型側裝式磁性液位計是一種新穎的相似于直讀式液位計的現場檢測儀表，它的主體材質為不銹鋼，可**取代玻璃管（板）液位計。它利用磁耦合原理，使液體介質和指示器完全隔離，對易燃、易爆和有毒介質液位檢測更加安全可靠。
該液位計指示清晰，觀察方便，就地指示形式有紅白翻柱或翻球、浮標跟蹤三種形式可選。如配上我公司生產的WCY-UB,WCY-UK遠傳配套儀表和SCY-500數顯表，或我公司生產的WCY-UB,WCY-UK遠傳配套儀表連接至DCS或PLC系統，則可更方便地實現遠距離檢測控制和報警。
二、主要技術指標
測量精度：±1cm（翻柱）
±2cm（翻球）
±1cm（浮標）
測量范圍：0-400mm至0-20000mm
介質密度：≥0.45g/cm²
介質粘度：≤0.02Pa.s（介質工作溫度下）
工作溫度：-20℃<t≤450℃
工作壓力：1.0,1.6,2.5,4.0MPa
連接法蘭尺寸：DN20，DN25，DN40，DN50，特殊規格可訂制
出廠法蘭標準：HG20592-20635-1997
三、結構示意圖
L：測量范圍 M:沉筒距 B:下引液管離地面高度
1.排空絲堵 2.上引液管 3.上引液管法蘭 4.主導管 5.指示器 6.磁性浮子
7.紅白翻柱（球） 8.下引液管法蘭 9.下引液管 10.放液閥 11.底法蘭悶板 |
