SDJ-9L.9B 振動變送器
產品概述
SDJ-9L/SDJ-9B振動變送器是一款專為旋轉機械振動監測設計的智能化測量設備，采用MEMS壓電元件感應振動信號，通過高精度集成電路將機械振動轉換為標準電流信號輸出。該產品適用于電力、石化、鋼鐵等行業的風機、泵機、壓縮機等設備的振動狀態監測，能夠有效識別設備運行中的異常振動現象。
技術特點
該系列變送器內置精密測量電路，可實現振動加速度至速度值的轉換，并輸出4~20mA線性電流信號，便于接入DCS、PLC等控制系統。產品具有低功耗設計，工作電壓為DC24V±15%，頻率響應范圍覆蓋10-1000Hz，測量方向支持垂直、水平或通用安裝方式。變送器采用緊湊型結構設計，防護等級滿足工業現場需求，可在-25℃至45℃環境下穩定工作。
功能優勢
產品集成振動傳感器與信號處理單元于一體，簡化了傳統振動監測系統的布線復雜度。通過液晶顯示屏可直觀顯示振動速度有效值或位移峰峰值，便于現場人員實時掌握設備狀態。其電流輸出特性支持長距離信號傳輸，多臺設備可共用COM端接入控制系統。內置過載保護和反接保護功能，提高了設備運行的可靠性。
應用場景
適用于汽輪機、電機、齒輪箱等旋轉機械的軸承振動監測，可檢測因轉子不平衡、不對中、部件松動等引起的振動變化。特別適合老機組改造項目，安裝時只需通過M10螺紋固定于設備外殼，傳感器至變送器建議采用兩芯屏蔽電纜連接，確保信號傳輸質量。產品體積小巧，可直接安裝在儀表柜或接線盒內。
使用注意事項
建議安裝在清潔干燥、無強電磁干擾的場所，傳感器安裝需保持水平或垂直狀態。檢修時應先切斷電源，定期檢查接線緊固情況。當測量數據異常時，可檢查量程設置與現場工況是否匹配。產品隨機配備完整說明書，提供詳細的操作指引和維護建議。
SDJ-9L.9B 振動變送器
量旋轉機械的軸承蓋軸瓦振動。該變送器具有體積小、精度高、安裝方便,變送器供電電源為DC24V,可用于振動幅度、振動烈度的在線測量，輸出標準電流為4～20mA，便于用戶接入計算機DCS系統，用戶可根據實際使用情況進行選購。若用戶需要，本廠可提供AC220V轉換DC24V直流穩壓電源。
二、技術指標
測量范圍：頻率10～300Hz
SDJ-9B：振幅0～200um或0～300um(P-P)
SDJ-9L：振速0～20mm/s或0～30mm/s(均方根值)
線性誤差：≤0.5%
電流輸出：DC4～20mA (帶有隔離器防護柵)
供電電源：DC24V 功耗≤5W
使用環境：變送器 -25～45℃
傳感器 -25～120℃
安裝方法：變送器就地防護箱或控制柜內 外形尺寸：變送器80×64×34(mm)
安裝尺寸：54×51(mm)
安 裝 孔：4×φ4(mm)

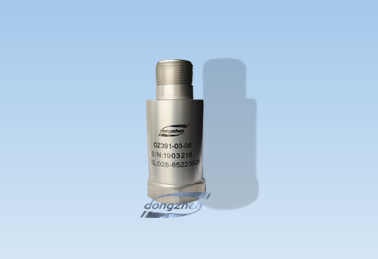

本廠可提供就地安裝防護箱，外形尺寸：長250寬200高140(mm) SG-2振動傳感器
靈 敏 度：30.0mv/mm/s
加速度：8g
測量范圍：2mm(p-p)
使用環境：-25～100℃(SG-2型)
-25～160℃(SG-2W型)
測量方式:垂直、水平
外形尺寸：Φ35×60 mm
重 量：0.25㎏
固定螺孔：M10×1.5深度10mm(用戶有特殊要求可指定)
三、安裝及使用
振動變送器應安裝在清潔、干燥、環境溫度-25～45℃、無腐蝕氣體的場合。不宜安裝在具有強電場、強磁干擾、強烈沖擊或振動的地方。SDJ-9B、9L型振動變送器安裝在就地儀表柜或接線盒內，傳感器至變送器之間必須使用屏蔽電纜為連接導線，可采用兩芯SBWP3×16/0.15屏蔽電纜(僅供參考)，將傳感器正端(紅色)、負端(黑色)導線接入變送器輸入1、2端,屏蔽線另一端接入變送器3端并接入大地，傳感器一端網狀屏蔽層浮空。變送器4～20mA電流輸出對應滿量程，當多個變送器電流輸出信號接入“DCS”系統時，“COM”公共端可以共接在一起，直接進入“DCS”系統中 |
