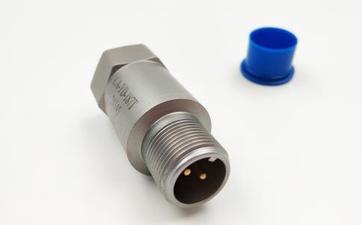

VS-3壓電振動速度傳感器
產品概述
VS-3壓電振動速度傳感器是一款專為工業旋轉機械振動監測設計的堅固型傳感器，采用不銹鋼外殼和防護接頭結構，適用于潮濕、高溫等復雜工況環境。該產品通過壓電效應將機械振動轉換為電信號，可直接測量軸承座或機殼的振動狀態，為設備健康監測提供可靠數據支持。
核心特性
傳感器采用多晶硅彈簧與晶圓片結合的微機械結構，配合集成電路調理技術，輸出信號與振動速度嚴格成正比。其設計取消了活動部件，避免了機械磨損，具有使用壽命長、穩定性好的特點。產品支持垂直或水平安裝方式，內置雙線圈結構能有效抑制干擾信號，確保測量精度。頻響范圍覆蓋0.5-15,000Hz，可捕捉從低速到高速的寬頻振動特征。
技術參數
在20℃環境溫度下，標準靈敏度為40mV/mm/s±5%，最大可測振幅達2000μm（峰峰值）。工作溫度范圍覆蓋-30℃至120℃，高溫型VS-3H可耐受125℃環境。產品采用M10×1.5mm安裝螺紋，外形尺寸為φ24mm×81mm（含防水接頭），整機重量約350g。輸出為懸浮接地設計，支持300米長距離信號傳輸。
應用場景
主要應用于汽輪機、壓縮機、風機、水泵等旋轉機械的軸承振動監測，特別適合具有滾動軸承的設備。通過監測殼體振動變化，可早期識別不平衡、不對中等機械故障。傳感器可直接與DCS、PLC系統集成，構成設備預測性維護解決方案。在安裝時需確保與被測面緊密固定，避免影響測量準確性。
設計優勢
產品采用全密封不銹鋼殼體與工業級接插件，防護等級達IP65。內部電路與外殼完全隔離，有效解決現場多點接地引起的噪聲問題。寬頻帶設計能覆蓋旋轉機械常見轉速及其諧波成分，晶體電路結構確保長期工作無性能衰減。用戶可根據需要選擇1-300米不同長度的輸出電纜。
VS-3振動速度傳感器（ICP壓 電式）堅固耐用，它具有性能穩定、頻響范圍寬、安裝方便、堅固耐用等特點。該款傳感器采用不銹鋼外殼、 環境防護接頭和電纜組成，VS - 3傳感器及電纜組件可應用于潮濕環境中，在正確安裝時可滿足防護等級IP65。
靈敏度：40mV/mm/s±5%(在溫度20℃時，60 Hz，烈度為10.0mm/s時測量；
振幅極限：≤2000μm(峰-峰值)；
頻率響應：4～5000Hz；
最大可承受加速度：10g；
供電電壓：DC 24V， 3～8mA；
使用環境：普通型VS-3：溫度-30℃～100℃，濕度≤95％（非冷凝）；
高溫型VS-3H：溫度-30℃～120℃，濕度≤95％（非冷凝）；
測量方向：垂直或水平；
重 量：200g；
|
