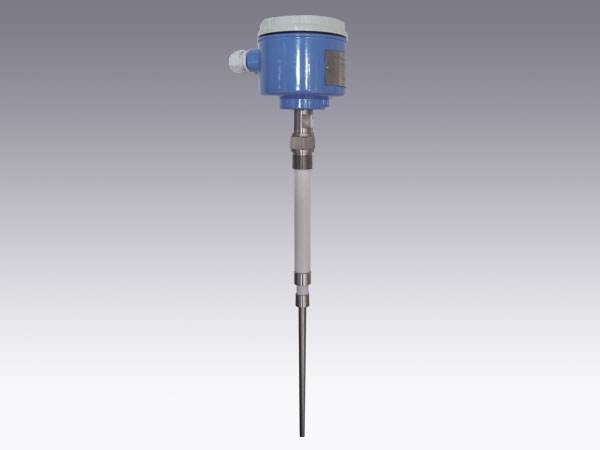

射頻導納液位開關
產品概述
射頻導納液位開關是一種基于射頻導納技術的物位測量儀表，通過檢測探頭與容器壁間導納值的變化實現液位或料位的精確控制。該技術源自電容式物位測量的升級，通過高頻無線電波測量導納（阻抗的倒數），綜合考量電阻、電容和電感成分，顯著提升了抗干擾能力和測量精度。其核心優勢在于能夠有效克服傳統電容式儀表因物料粘附導致的誤判問題，適用于液體、漿體、粉體等多種介質的限位檢測。
技術原理與結構特點
射頻導納液位開關由傳感器單元和電子單元組成。傳感器包含測量探極、屏蔽極及接地端，當物料接觸探極時，探頭與容器壁間的電抗（容抗和阻抗）發生變化，破壞內部電橋電路的平衡狀態，觸發開關信號輸出。獨特的Driving-Shield電路設計使測量極與保護極之間形成電氣隔離，確保掛料不影響真實物位信號的采集。探頭材質通常采用316不銹鋼或PTFE等耐腐蝕材料，可適應高溫、高壓及強腐蝕性環境。
功能優勢
該產品具備廣泛的適用性，可測量導電或絕緣介質，不受物料密度、顆粒大小、化學成分及沉淀粘度的影響。其防掛料特性通過智能電路設計實現，無需定期清潔探頭，避免了誤信號觸發。儀表采用模塊化設計，無機械活動部件，支持-40℃至800℃的工作溫度范圍和最高5MPa的壓力條件，長期運行穩定可靠。此外，部分型號配備雙色LED指示燈和可旋轉表頭，便于遠程觀察狀態。
典型應用場景
射頻導納液位開關廣泛應用于化工、電力、冶金、食品等行業，適用于反應罐、儲液槽、灰斗等容器的液位或料位控制。例如在電廠中監測煤粉倉料位，化工領域檢測腐蝕性液體界面，或食品行業管理粘稠漿體。針對不同工況，產品提供桿式、纜式、平板式等多種探頭形式，支持螺紋或法蘭安裝方式，滿足垂直、水平等安裝需求。
使用注意事項
安裝時需確保探頭與容器壁保持適當距離，避免物料堆積影響靈敏度。在強沖擊環境中建議選用帶不銹鋼保護套管的防護型產品，高溫工況需選擇陶瓷探頭的專用型號。儀表支持0-30秒延時調節功能，可有效消除物料波動干擾。日常維護僅需檢查電路單元工作狀態，無需特殊保養。
優勢
1. 通用性強：廣泛應用于各種物料的檢測，飛灰、顆粒、粉體、液體、粘稠、導電、不導電的物料均可；
可以滿足不同的溫度、壓力的測量要求，最高溫度可達800℃，最高壓力可達5MPA;可用于腐蝕、沖
擊等惡劣場所。
2. 抗粘附性：獨特的電路設計和傳感器結構，使測量對探頭上的物料忽略不計并自動校正，無需定期清
潔，避免誤測量、誤信號。（防掛料）
3. 免維護：測量過程無可動部件，不存在機械部件損壞情況，無需維護。
4. 功能強大：輸出觸點容量大，并有狀態指示燈顯示工作，0-30 秒延時可消除物料波動的影響。
5.提供分體安裝形式，可用于高溫和強振動環境
6.多種探桿形式，滿足不同的現場需要
概述
◇SZSP 型電子線路采用了抗粘附電路，可以在探測真實物位的同時清除粘附和懸掛在探頭周圍的假物位信號影響。
◇SZSP 型根據射頻導納傳感工作原理，可探測各種容器中物料的有（高位）或無（低位））。它可以設置高位 或低位模式的故障報警。
◇SZSP 型可檢測任何工藝物料，例如：精煉油、汽油、導電泥漿等。
◇SZSP 型與 L86X 型傳感探頭匹配。L863C 是通用探頭，L890C 是平板探頭，也提供鋼繩探頭，具有 Teflon和不銹鋼結構，它能用于高溫、高壓環境，液體、粉體、大固體塊料及腐蝕性物體。
技 術 說 明
1．技術參數
繼電器容量：DPDT,額定 10A,115VA.C 或 5A,220VA.C
延時：0~30秒連續可調
電源：220VA.C 或 24VDC 感應度：0.5pF
物料溫度：-184℃~260℃
電路耐溫：-40℃~80℃
失電保護：高低模式，現場可調 外殼：IP65，重型鑄鋁外殼 |
