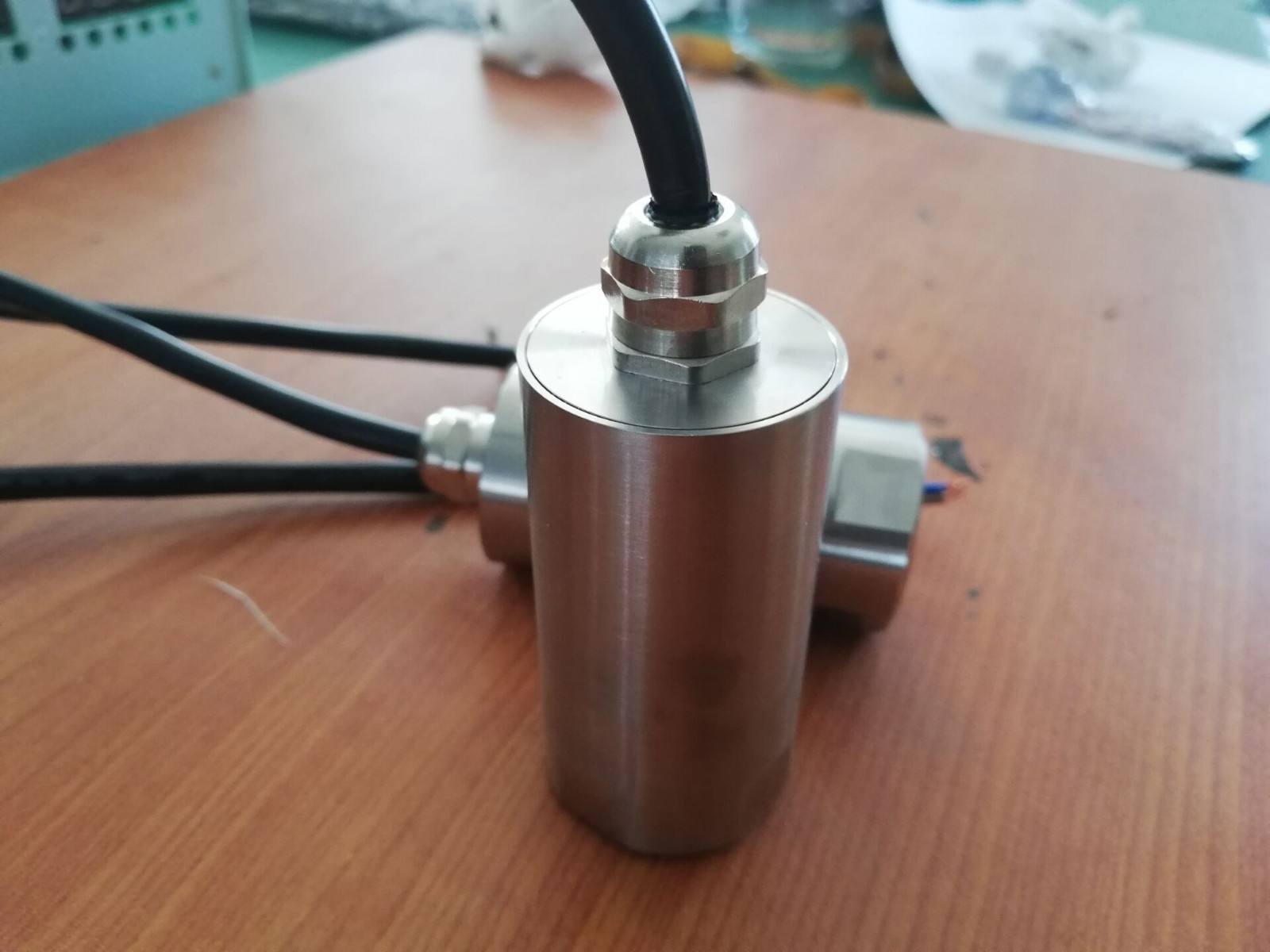

SDJ-SG-2W高溫振動速度傳感器
產品概述
SDJ-SG-2W高溫振動速度傳感器是一款專為工業環境設計的精密監測設備，適用于汽輪機、風機、壓縮機、水泵等旋轉機械的振動測量。該產品采用磁電感應原理，通過內部運動線圈切割磁力線產生感應電動勢，實現機械振動信號到電信號的轉換，具有非接觸測量、穩定性強、響應速度快等特點。
工作原理與結構特點
傳感器采用雙線圈結構設計，中間磁鋼通過彈片連接殼體，當設備振動時磁鋼在線圈內運動產生與機殼速度成正比的電壓信號。這種結構使有效信號疊加而干擾信號衰減，顯著提升了抗干擾能力。產品采用全密封設計，具有體積小巧（φ35×78mm）、耐油污、防潮防塵等特性，可在高溫環境下長期穩定工作。
技術性能參數
該傳感器工作頻率范圍為10-300Hz，靈敏度為30.0mV/mm/s±2mV，最大可測振幅2mm（峰峰值），耐受加速度達8g。特別設計的耐高溫版本可在-25℃至160℃環境中穩定運行，溫漂系數≤0.05%/℃。產品通過M10×1.5螺釘安裝，支持垂直或水平兩種測量方式，滿足不同設備的安裝需求。
典型應用場景
廣泛應用于電力、石化、冶金等行業的旋轉機械狀態監測，可實時采集軸承振動數據，幫助用戶分析設備運行狀況。通過與振動監視儀配套使用，可輸出4-20mA標準信號接入DCS/PLC系統，為設備預防性維護提供可靠數據支持。特別適用于高溫工況下的汽輪機、磨煤機、鼓風機等設備的長期連續監測。
產品優勢
相比常規傳感器，該產品具有更寬的工作溫度范圍和更好的環境適應性。雙線圈設計提升了信號質量，密封結構延長了使用壽命，安裝維護簡便。產品能有效識別因轉子不平衡、軸承磨損等引起的振動變化，為設備安全運行提供重要監測手段。
一、簡介：
SDJ-SG-2W高溫振動速度傳感器主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用M10×1.5螺釘固定。
SDJ-SG-2W高溫振動速度傳感器配接LH6011、LH6012振動監視保護儀，可測量各種旋轉機械的軸承絕對振動，可以早期發現各種旋轉機械的故障，輸出標準4-20mA電流信號，送給PLC、DCS和DEH系統等。
二、 電氣指標：
靈 敏 度： 30mv/mm/s
頻率響應： 10到1000 Hz
自振頻率： 12Hz
可測振幅： ≤2000μm(P — P)
最大加速度：10g
三、 物理指標：
外形尺寸：φ35×80mm
重 量：約350g
測量方向：垂直或水平
四、 環境指標：
溫 度： -30℃到+160℃，相對濕度 ≤90% |
