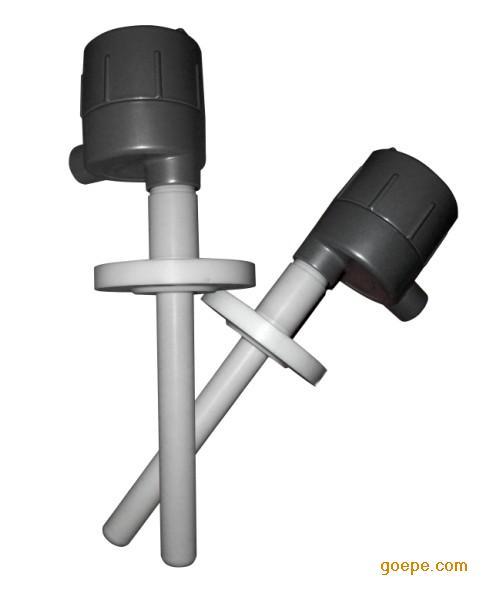

電容式液位開關
產品概述
電容式液位開關是一種基于電容檢測原理的智能化液位測量裝置，通過偵測液位變化引起的微小電容量差值變化來實現液位監測。該產品采用射頻技術與電容技術相結合的設計方案，有效解決了傳統液位開關溫漂大、不易標定的技術難題。其核心部件采用專用電容檢測芯片，能夠?qū)⒁何蛔兓D(zhuǎn)化為電信號輸出，適用于多種工業場景的液位控制需求。
技術特點
該產品具有適應性強、穩定性高的特點，能夠耐受高溫、高壓及腐蝕性介質環境。檢測過程無可動部件，采用非接觸式測量方式，可隔著容器壁檢測內部液位變化，避免了傳統檢測方式易受介質黏附影響的缺點。產品支持多種信號輸出方式，包括繼電器觸點輸出，可直接驅動報警裝置或與控制系統連接。根據不同介質特性，可選用棒式、平板式或同軸式電極結構，滿足粉末、顆粒及液體等不同物料的檢測需求。
應用領域
電容式液位開關廣泛應用于石油、化工、水處理、食品加工等行業，適用于各類儲罐、反應釜、管道等容器的液位監測。在強腐蝕性介質、高黏度液體等復雜工況下表現優異，可有效完成空罐報警、滿罐保護等控制功能。產品安裝方式靈活，支持頂部垂直安裝或側面安裝，并可通過靈敏度調節適應不同介電常數的介質。在太陽能熱水器、咖啡機等家用電器領域也有成熟應用案例。
工作原理
產品通過檢測探頭與容器壁構成的電容變化來判定液位狀態。當液位上升覆蓋探頭時，電極間介電常數改變導致電容量增大，專用芯片將此變化轉換為數字信號進行處理。內置智能補償技術可自動消除環境干擾和介質掛料影響，確保檢測精度。針對不同應用場景，產品提供單點或多點檢測型號，繼電器觸點容量最高可達8A，可直接控制中小功率設備。
產品優勢
相比傳統液位開關，該產品具有響應速度快、維護簡單的特點。獨特的結構設計使其在含有雜質或沉淀物的介質中仍能保持穩定工作，不會出現機械式開關常見的卡死現象。采用耐腐蝕材料制造的探頭可在-40℃至150℃溫度范圍內可靠工作，特殊型號還可滿足更高溫度環境的使用需求。產品配置靈活，用戶可根據實際需求選擇不同的供電方式和輸出形式。
(一) 概述
本產品是一種高智能料位測量產品，它克服了以往測量方式的報警精度低和調校步驟復雜給客戶帶來的不便，該液位開關廣泛應用于化工，冶金 石油 機械 食品 電廠出廠 食料等行業。
(二) 特點
本產品采用智能微處理器元件及差值測量技術，可以測量水，油漆，污水，泥漿，等液體，小麥，稻谷，沙子，水泥，金剛砂，玻璃，金屬粉，等粉料尤其是可有效精確的測量強腐蝕性介質，可對環境變化和掛料進行動態補償。
本產品可用在非金屬罐體 傳感器內置補助電極，容器內無需再加電極。
操作簡單，只需根據介質調好相應的靈敏度旋鈕，和波涌延遲濾波即可使用。
上限和下限報警方式靈活設置，用戶可自行設置選擇常開常閉觸點。
單點式和多點式的繼電器均采用高性能進口單刀雙擲繼電器，單點式接點電流容量可達8A，多點式3A�？芍苯域�(qū)動范圍內的報警裝置。
采用聚四氟乙烯和不銹鋼探極，檢測部位無可動器件，抗沖擊，耐高溫，耐腐蝕，不宜粘附。
(三) 工作原理
采用先進的數字智能補償技術，將容器內的液位變化量轉換成電容變化量。探極內有兩個極板，介質的變化改變電極間的介電常數，從而得到電容量的變化，通過電子插件把電容量轉換成電壓信號，通過微處理器來完成報警點的設計和報警動作的實現。
(四) 技術指標
環境溫度：-30-80℃；
環境濕度：≤95%RH；
防護等級：IP66；
電 源：220V AC 或18-36V DC；
功 率：≤1.5W；
繼電器觸點容量：單點式 250V 8A，多點式250V 3A；
被測介質相對介電常數：≥1.6；
延遲時間：0.5-30秒；
電器接口： m20*1.5；
探極長度：140mm 或根據客戶要求；
過程壓力：1Mpa；
|
